產品名稱：ZA-A型空心軸磁粉離合器
產品簡介：
ZA-A型空心軸支撐、外殼旋轉磁粉離合器額定轉矩：6~200N.m,額定電壓DC24V,采用外殼旋轉，提高了其散熱性能.

咨詢熱線：0513-88924598

產品詳情：

ZA-A型磁粉離合器使用外周旋轉，提高了其散熱性能。常與張力控制器一起使用于收卷的張力控制使用。

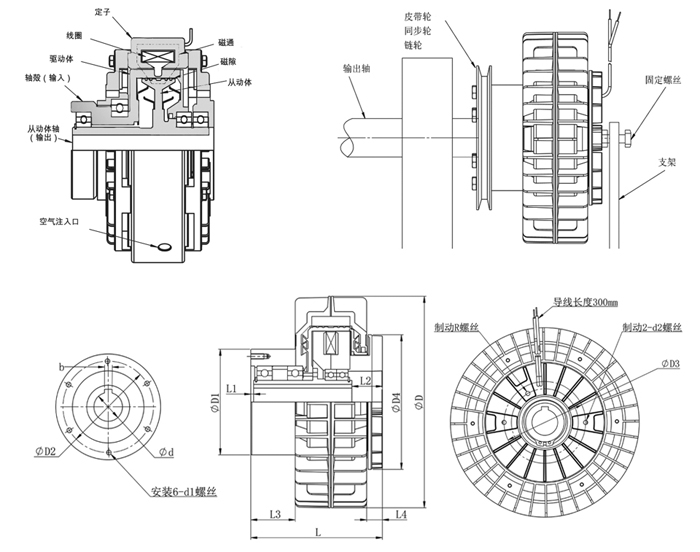

外殼旋轉型磁粉離合器安裝注意事項：

1.為了避免散熱片（定子）的制動不至于對離合器內部的軸承造成額外的載荷，請設置保持架（用戶準備）側孔及間隙，并且不要在軸向緊固。

2.必須使用彈性聯軸節連接輸入側和軸，且此時各軸的同心度、直角度必須控制在所用彈性聯軸節的允許范圍內。此外，用螺栓固定插入磁粉離合器中的軸端時，為了避免磁粉離合器內部的軸承受到異常載荷，請在彈性聯軸器上預留一定的軸向間隙。

3.由于外周旋轉，所以務必使用通風良好的金屬網等覆蓋整個設備。

規定型號		ZA 6A	ZA 12A	ZA 25A	ZA 50A	ZA 100A	ZA 200A
額定轉矩 N.m		6	12	25	50	100	200
滑差功率 W		95	140	220	330	480	750
最大電流 A		0.7	0..9	1.1	1.4	2.0	2.5
最高轉速 rpm		1500	1500	1500	1500	1000	1000
外形尺寸	D	130	160	180	220	275	335
	D	130	160	180	220	275	335
	L	86	103	119	141	166	198
軸聯 接尺寸	L	86	103	119	141	166	198
	d (h7)	15	18	20	30	35	45
	b (p8)	4	6	6	8(7)	10	14
	L1	1	2	2	3	4	3
	L2	20	25	31	35	40	45
法蘭盤聯 接尺寸	L3	21	32	36	47	49	59
	n -d1 深度	M6X12	M6X12	M6X12	M8X15	M10X20	M10X20
	D1 (g7)	70	80	90	110	125	155
	D2	60	68	80	95	110	136
定子固定尺寸	D3	60	68	80	95	110	125
	D4	82	96	114	140	176	218
	L4	7	13	17	20	17	21
	d2x 深度	M4X8	M6X11	M6X12	M8X12	M10X18	M10X18
	d2x 深度	M4X8	M6X11	M6X12	M8X12	M10X18	M10X18
