產品名稱：ZKG型微型磁粉離合器
產品簡介：
ZKG型自然冷卻、微型磁粉離合器扭矩大小：0.5~10N.m,冷卻方式為自然冷卻，額定電壓DC24V。微型磁粉離合器具有可以輕松進行大范圍控制、連續滑動、扭力穩定、運轉安靜、散熱性好、使用壽命長等優點。

咨詢熱線：0513-88924598

產品詳情：

微型磁粉離合器俗稱小型磁粉離合器，形狀小巧，使用DC24V的直流電壓，冷卻方式為自然冷卻。其轉速在1800r/min,在運轉過程中表面溫度不可以超過90℃。

微型磁粉離合器具有可以輕松進行大范圍控制、連續滑動、扭力穩定、運轉安靜、散熱性好、使用壽命長等優點。微型磁粉離合器的激磁電流最小，但卻可以輸出較大轉矩，從而可以很方便地組成自動控制系統。在安裝過程中，固定在安裝板上，然后采用彈性聯軸器，在輸入端裝置一個同步滑輪固定于安裝板上，并將其控制在允許軸荷載的范圍內。

我司生產的ZKG型自然冷卻、微型磁粉離合器型號有0.5N.m、1N.m、2N.m、5N.m、10N.m。單位也可以使用KG（1KG約等于10N.m）

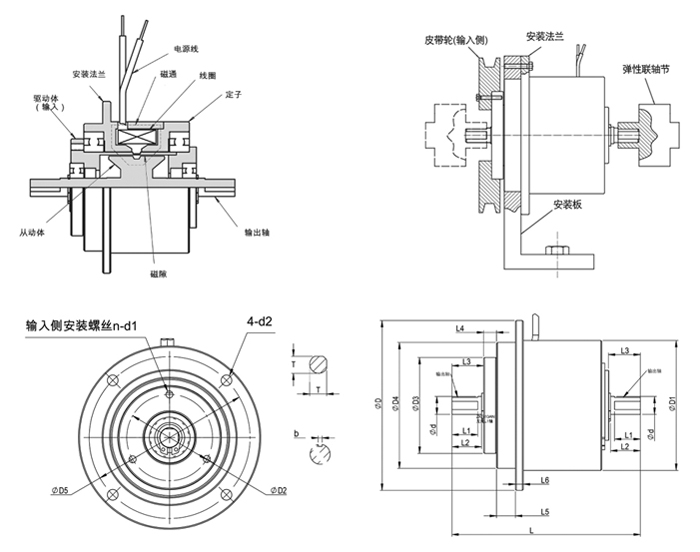

外形尺寸圖

微型磁粉離合器外形尺寸圖

規格、外形尺寸

規定型號		ZKG 0.5AN	ZKG 1AN	ZKG 2AN	ZKG 5AN	ZKG 10AN
額定轉矩 N.m		0.5	1	2	5	10
滑差功率 W		10	11	13	19	24
最大電流 A		0.35	0.47	0.55	0.8	1.0
最高轉速 rpm		1500	1500	1500	1500	1500
外形尺寸	D	70	76	85	100	128
	D1	52	56	65	80	98
	L	77	83	95	111	113
軸聯 接尺寸	d (h7)	5	7	9	12	15
	T	4.5	6.5	8.5	11.5	—
	b (p7)	—	—	—	—	4
	L1	9	10	13	16	20
	L2	10.5	12	15	18	24
	L3	11	13	16	19	26
法蘭盤聯 接尺寸	L4	5.5	5.5	6.6	6	7
	D2	30	34	40	50	70
	D3 (g7)	40	42	48	60	80
	n -d1	3-M4	3-M4	3-M4	3-M4	4-M4
定子固定尺寸	D3 (h7)	48	54	63	78	98
	D5	60	66	75	90	114
	L5	8.5	8.5	9.5	12	15
	L6	4	4	4	4	5
	d2	4.5	4.5	4.5	4.5	6.5

注：ZKG10AN微型磁粉離合器左端出軸長度3mm,右端為安裝軸

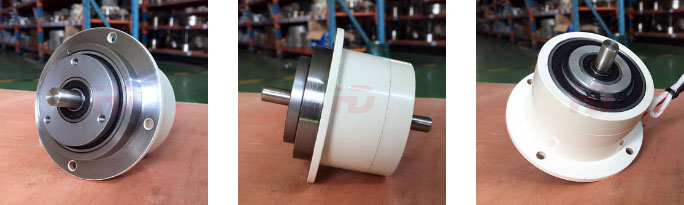

ZKG型產品實物圖

ZKG型產品實物圖
